帶導流孔索然無味閘閥

技術形式參數

產品型號：Z43W/F

有名無實通徑：DN40~600mm

有名無實壓強：PN1.6~25.0MPa

具體工作熱度：-29°C~120°C

可以使用電介質：原油、自然氣、水等


產品信息

產品整體結構特點

帶導流孔索然無味閘閥有單雍門和持續撐開式雙雍門關於兩種整體結構，雍門上有一與閥體頻道雷同標準的通孔，當閥門進行開始時，雍門上的導流孔與閥體頻道逐漸形成始終彈道，更加方便電介質進行環流及彈道的通球進行理念，避免電介質澱積物，產生相應作用彈道的輸氣實際能力。


使用規範標準

設計符合規範

整體結構長度

包括法蘭

進行試驗與進行檢查

壓強-熱度

產品標誌

JB/T5298

JB/T5298

JB/79

JB/T5298

GB9131

GB/T12220

API6D

API6D

ANSI-16.5

API6D

ANSI B16.34

MSS SP-25


使用性能符合規範

設計等級提升

常溫下進行試驗壓強（MPa）

可以使用熱度℃

可以使用電介質

殼體

左密封

左密封

低氣壓密封

“G”型

“D”型

普通型

“抗硫”型

“大體上”型

有名無實壓強PN（MPa）

1.6

2.4

1.76

1.76

0.6

-29～50

-45～21

-2～121

H2S和CO2總容量不等500mg/m2的電介質

原油自然氣、水等

2.5

3.75

2.75

2.75

0.6

4.0

6.0

4.4

4.4

0.6

6.4

9.6

7.04

7.04

0.6

磅級Lb

150

3.0

2.2

2.2

0.6

300

7.7

5.6

5.6

0.6


機件材料

閥門/閥蓋

WCB

WC6

A352-LCB

A351-CF8M

雍門

2Cr13+ENP

20CrMoV+STL

ANSO410+ENP

ANSI316+ENP

閥杆

2Cr13

2Cr13

A182-A6a

A182-A316S

閥座

25+PTFE

20CrMoV+STL

A105+PTFE

A182-F316+PTFE

填料

NBR/FPM

柔性黑鉛/Flexible Graphite

聚四氟聚氯乙烯/PTFE+FPM

華司

-

螺栓

35

35CrMo

A193-B7M

A193-B8

可以使用電介質

水、油口、水蒸氣

水蒸氣、油品

丙烷、聚氯乙烯

王水類


等高線整體結構圖

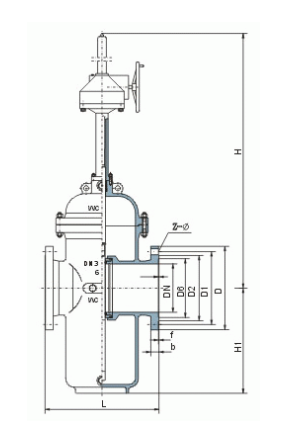

帶導流孔平板閘閥(圖1)


包括度量衡

1.6MPa

DN

L

D

D1

D2

Do

f

b

H

H1

n-Φd

凸麵法蘭

RF
(K)Z43WF-16C
(K)Z543WF-16C
(K)Z643WF-16C
(K)Z943WF-16C

50

178

160

125

100

250

3

16

584

80

4-Φ18

65

190

180

145

120

250

3

18

634

95

4-Φ18

80

203

195

160

135

250

3

20

688

100

8-Φ18

100

229

215

181

155

300

3

20

863

114

8-Φ18

125

254

245

210

185

350

3

22

940

132

8-Φ18

150

267

280

240

210

350

3

24

1030

150

8-Φ23

200

292

335

295

265

350

3

26

1277

168

12-Φ23

250

330

405

355

320

400

3

30

1491

203

12-Φ25

300

356

460

410

375

450

4

30

1701

237

12-Φ25

350

381

520

470

435

500

4

34

1875

265

16-Φ30

400

406

580

525

485

305

4

36

2180

300

16-Φ30

450

432

640

585

545

305

4

40

2440

325

20-Φ34

500

457

705

650

608

305

4

44

2860

360

20-Φ41

600

508

840

770

718

305

5

48

3450

425

20-Φ41

700

610

910

840

788

305

5

50

3960

460

24-Φ41

800

660

1020

950

898

305

5

52

4550

512

24-Φ41

900

711

1120

1050

998

250

5

54

5250

565

28-Φ48

1000

811

1250

1170

1110

250

5

56

5870

630

28-Φ18

2.5MPa

50

178

160

125

100

250

3

20

584

80

4-Φ18

凸麵法蘭

RF
(K)Z43WF-25
(K)Z543WF-25
(K)Z643WF-25
(K)Z943WF-25

65

190

180

145

120

300

3

22

634

95

8-Φ18

80

203

195

160

135

350

3

22,

388

100

8-Φ18

100

229

230

190

160

350

3

24

863

114

8-Φ23

125

254

270

220

188,

350

3

28

940

132

8-Φ25

150

267

300

250

218

400

3

30

1030

150

8-Φ25

200

292

360

310

278

450

3

34

1277

168

12-Φ25

250

330

425

370

332

500

3

36

1491

203

12-Φ30

300

356

485

430

390

305

4

40

1701

237

16-Φ30

350

381

550

490

448

305

4

44

1875

265

16-Φ34

400

406

610

550

505

305

4

48

2180

300

16-Φ34

450

432

660

600

555

305

4

50

2440

325

20-Φ34

500

457

730

660

610

305

4

52

2860

360

20-Φ41

600

508

840

770

718

305

5

56

3450

425

20-Φ41

700

610

955

875

815

305

5

60

3960

460

24-Φ48

800

660

1070

990

930

305

5

64

4550

512

24-Φ48

900

711

1180

1090

1025

-

5

66

5250

595

28-Φ54

1000

811

1305

1210

1140

-

5

68

5870

660

28-Φ48
