電玩錐形盲板閥
技術形式參數
產品型號：F943X
有名無實通徑：DN300~2000mm
有名無實壓強：PN0.05~0.25MPa
可以使用熱度：≤300℃
可以使用電介質：瓦斯及硫酸銅、重要、易天燃氣體
重點材料：碳鋼、不鏽鋼、矽橡皮
需要方法：電玩
設計規範標準：API 600、API6D、ASME B16.34、GB/T 12234
整體結構長度：ASME B16.10、API6D、GB/T 12221
包括規範標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
壓強進行試驗：API 598、GB/T 13927、JB/T 9092
壓強-熱度等級提升：ASME B16.34 、GB/T 12224
產品信息
產品口述
電玩錐形盲板閥重點由左閥體、右閥體、錐形雍門、不鏽鋼漣波管、電玩需要設置、電玩進行把手設置等機件構成。閥體使用三觀式鎖緊錐形雍門整體結構。密封位置使用不鏽鋼與橡皮密封圈，密封使用性能好，具有較長使用壽命，密封圈加以設在雍門上，更加方便保護時進行替換密封圈。電玩進行操作、具體工作踏踏實實、開始運行更加靈活手腳值得信賴。進行把手單位使用絲杆螺母開展進行把手，自鎖性好。該閥具有不鏽鋼漣波管，具備鬆緊帶性強、具有較長使用壽命等主要特點。
重點使用性能形式參數
| 有名無實壓強MPa | 0.25 | 0.15 | 0.10 | 0.05 |
| 密封進行試驗壓強MPa | 0.275 | 0.165 | 0.11 | 0.054 |
| 極限抗拉強度進行試驗壓強MPa | 0.375 | 0.225 | 0.15 | 0.075 |
| 需要源 | 縮減大氣0.4-0.6MPa 油壓壓強6.3MPa 3相380V50HZ | |||
| 可以使用熱度℃ | 丁腈橡皮 | 矽橡皮 | 氟橡皮 | |
| -20-100 | -20-200 | -20-300 | ||
| 可以使用電介質 | 瓦斯、其餘持續可燃固體 | |||
| 持續啟閉時段S | ≤50 | |||
| 重點零構件材料 | 閥體、雍門為碳鋼；閥杆為不鏽鋼；密封圈為矽橡皮 | |||

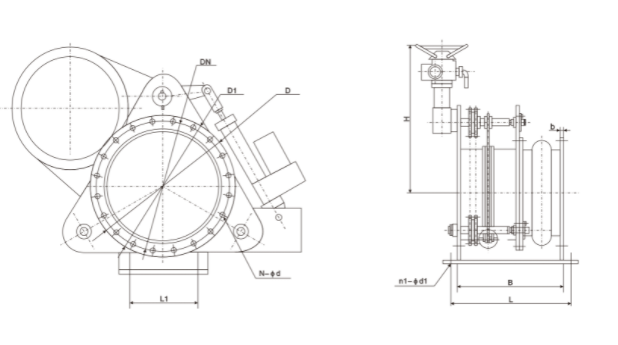

重點等高線度量衡
| DN | D | D1 | b | N-Φd | B | L | L1 | H | n1-Φd1 |
| 200 | 320 | 280 | 22 | 8-Φ18 | 500 | 580 | 110 | 350 | 4-Φ12 |
| 250 | 375 | 335 | 24 | 12-Φ18 | 500 | 580 | 150 | 400 | 4-Φ12 |
| 300 | 440 | 395 | 24 | 12-Φ22 | 500 | 580 | 150 | 450 | 4-Φ12 |
| 350 | 490 | 445 | 24 | 12-Φ22 | 600 | 580 | 200 | 480 | 4-Φ15 |
| 400 | 540 | 495 | 24 | 16-Φ22 | 600 | 680 | 200 | 500 | 4-Φ15 |
| 450 | 595 | 550 | 26 | 16-Φ22 | 600 | 680 | 250 | 530 | 4-Φ15 |
| 500 | 645 | 600 | 26 | 20-Φ22 | 600 | 680 | 300 | 580 | 4-Φ15 |
| 600 | 755 | 705 | 26 | 20-Φ26 | 600 | 680 | 300 | 630 | 4-Φ15 |
| 700 | 860 | 810 | 26 | 24-Φ26 | 600 | 680 | 350 | 680 | 4-Φ18 |
| 800 | 975 | 920 | 26 | 24-Φ30 | 800 | 680 | 400 | 730 | 4-Φ18 |
| 900 | 1075 | 1020 | 26 | 24-Φ30 | 800 | 710 | 400 | 780 | 4-Φ18 |
| 1000 | 1175 | 1120 | 26 | 28-Φ30 | 800 | 710 | 500 | 830 | 4-Φ20 |
| 1100 | 1275 | 1220 | 26 | 28-Φ30 | 800 | 710 | 500 | 880 | 4-Φ20 |
| 1200 | 1375 | 1320 | 26 | 32-Φ30 | 800 | 830 | 600 | 940 | 6-Φ20 |
| 1300 | 1475 | 1420 | 26 | 32-Φ30 | 800 | 830 | 600 | 990 | 6-Φ20 |
| 1400 | 1575 | 1520 | 26 | 36-Φ30 | 850 | 830 | 700 | 1040 | 6-Φ20 |
| 1500 | 1675 | 1620 | 26 | 36-Φ30 | 850 | 830 | 750 | 1090 | 6-Φ22 |
| 1600 | 1790 | 1730 | 26 | 40-Φ30 | 850 | 830 | 800 | 1140 | 6-Φ22 |
