動向硬碰硬密封旋球閥

技術形式參數

產品型號：GWXDF3204Y

產品規格：DN50~2000mm

壓強等級提升：PN1.0~2.5MPa

可以使用電介質：大氣、水、水蒸氣、瓦斯、油品及酸、堿、鹽包括弱破壞性電介質等

可以使用熱度：碳鋼：-29℃~425℃ 不鏽鋼：-40℃~600℃

需要方法：蝸輪進行趕上、氣動工具進行趕上、電玩進行趕上、液動進行趕上

重點材料：鑄鋼、不鏽鋼、鉻鉬鋼、鋁合金鋼、雙相鋼

設計符合規範：GB/T 12238、JB/T8527、API 608 、BSS SP-72

法蘭包括：GB/T 9113、JB/T79、HG/T20592、ASME B16.47

整體結構長度：GB/T12221、API 609

進行試驗與進行檢查：GB/T13927、API 598

產品信息

產品口述

本產品是本公司經曆連年的專心深入研究，在一輩子動向柔性硬密封球閥和蝶閥現有基礎上研發呈現出來了其次代動向硬碰硬密封旋球閥，相同產品與此同時加以解決了兩大全球性偏題即閥座、閥板密封皮不比較而言活動或蛻變而動向起義電介質壓強或壓差，並在硬碰硬密封皮件下做成零泄露，達成了全球閥門界連年為之比賽的胡蝶夢，為閥門業務領域進行創造了嶄新的居民點和路程碑。本產品普遍應用於鋼材、冶金學、核動力、原油、石油化工、化學工業、從來水、造紙術、製藥工程、環境保護等業務領域和單位。

產品主要特點

本產品自治權為球閥與蝶閥的聯係起來，重點整體結構比較類似蝶閥，而閥芯為一部分球體即閥芯取球體真實情況切實有效的關於一部分即密封皮左右的關於一部分，閥座為串動環體，閥芯革命中心與球體中心有所區別心。切麵圖上由此可見球體的弧麵與環錐麵進行聯係為點進行聯係，顛撲不破圖上逐漸形成接連不斷持續的線密封，但球體的弧麵與環錐麵進行聯係的點與球中心逐漸形成的垂直都不與環錐麵剖線鉛垂線，換言之，閥座密封皮並非球體的切線逐漸形成的接連不斷麵。有進行挫折實際作用壓強或進行挫折實際作用壓強不等正片實際作用壓強時逐漸形成反壓差，閥座串動自動化補充密封暇時，使之實現動向密封。實際作用壓強越大，動向密封的實際效果越好。

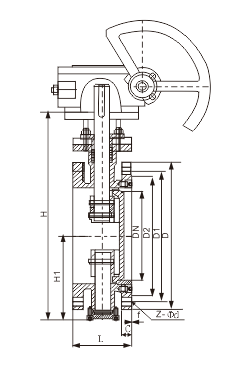

雙向硬碰硬密封旋球閥(圖1)

重點等高線度量衡

有名無實通徑DN	等高線度量衡			法蘭度量衡
	等高線度量衡			0.6MPa			1.0MPa			1.6MPa			2.5MPa
	L	H	H1	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d
50	108	219	130	110	110	4-14	165	125	4-18	165	125	4-18	165	125	4-18
65	112	260	140	130	130	4-14	185	145	4-18	185	145	4-18	185	145	4-18
80	114	267	148	150	150	4-18	200	160	8-18	200	160	8-18	200	160	8-18
100	127	302	162	170	170	4-18	220	180	8-18	220	180	8-18	235	190	8-18
125	140	317	177	200	200	8-18	250	210	8-18	250	210	8-18	270	220	8-22
150	140	332	192	225	225	8-18	285	240	8-22	285	240	8-22	300	250	8-26
200	152	410	228	280	280	8-18	340	295	8-22	340	295	12-22	360	320	12-26
250	165	436	263	335	335	12-18	395	350	12-22	405	355	12-26	425	310	12-30
300	178	300	500	395	395	12-22	445	400	12-22	460	410	12-26	485	370	16-30
350	190	320	510	445	445	12-22	505	460	16-22	520	470	16-26	555	430	16-33
400	216	330	520	495	495	16-22	565	515	16-26	580	525	16-30	620	490	16-36
450	222	380	590	550	550	16-22	615	565	20-26	640	585	20-30	670	550	20-36
500	229	390	610	600	600	20-22	670	620	20-26	715	650	20-33	730	660	20-36
600	267	450	665	705	705	20-26	780	725	20-30	840	770	20-36	845	770	20-39
700	292	480	730	810	810	24-26	895	840	24-30	910	840	24-36	960	875	24-42
800	318	580	910	920	920	24-30	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	625	930	1020	1020	24-30	1115	1050	28-33	1125	150	28-39	1185	1090	28-48
1000	410	660	1000	1120	1120	28-30	1230	1160	28-36	1255	1170	28-42	1320	1210	28-55
1200	470	780	1100	1340	1340	32-33	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	880	1220	1560	1560	36-36	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	990	1330	1760	1760	40-36	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	1090	1430	1970	1970	44-39	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	1200	1540	2180	2180	48-42	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70
