動向蝶式衝渣閥

技術形式參數

產品型號：D343SXH

有名無實通徑：DN50~3000mm

有名無實壓強：PN1.0~6.4MPa

可以使用熱度：-29~425℃

可以使用電介質：水、水蒸氣、油品等

需要方法：蝸輪進行趕上、電玩、氣動工具、液動

設計製造規範標準：GB/T 12238、API608、MSS SP-67

整體結構長度規範標準：GB/T 12221、API609

包括法蘭規範標準：GB/T 9113、GB/T17241.6、ASME B16.5/B16.47

壓強熱度等級提升：GB/T 12224

進行試驗進行檢查規範標準：GB/T 13927、API 598

產品信息

產品口述

本產品是本公司經曆連年的專心深入研究，進行籀讀海源閣其中一種動向蝶式衝渣閥。本產品加以解決了現在已有的蝶閥因為閥座破壞進行引起的進行透露實際問題。增強了蝶閥的采用壽數和采用實際效果，進一步降低了保護成本，還有檢修所產生對工程及生產的產生相應作用。

本產品普遍應用於鋼材、冶金學、核動力、原油、石油化工、化學工業、從來水、造紙術、製藥工程、環境保護等業務領域和單位。

產品主要特點

1、該閥門中閥座與蝶板彼此之間的密封副在出現破壞時，借助調整螺絲達成對密封副的破壞補充，確保密封實際效果，加以解決了現在已有的的蝶閥因密封副破壞隻得進行替換或是回到製造廠檢修的實際問題。

當半流體頻道內電介質進行挫折進行起伏且壓強更加較大時，壓強需要蝶板形成少部分活動，進行接受電介質壓強的閥座對縮減的繃簧作進一個步驟縮減，閥座向蝶板達到，實現了進行挫折密封的實際效果，如此，電介質在進行收繳到正片進行起伏、說道電介質壓強進行家小時，繃簧進行收繳關於一部分突變，確保密封，加以解決了閥門說道壓強過桑蔭未移成泄露的狀況。

2、該閥門中蝶板與閥杆是借助銷軸與銷軸孔的過盈協同配合包括的，蝶板形成蛻變時關於一部分的突變會卡在銷軸的溝渠裏，使用帶溝渠銷軸可以對手銷軸軸向活動，進而避免進行遺漏的實際問題，確保蝶閥較為順當持續啟閉。

3、該閥門中使用V型填料，可以確保密封實際效果，縮小閥門的持續啟閉扭矩。

重點機件材料

機件具體稱謂	材料
閥體	鑄鋼、不鏽鋼、球鐵
閥座	不鏽鋼、堆焊司太立等硬質鋁合金
密封圈	不鏽鋼與耐恒溫黑鉛板結合成多水準儀
閥杆	2Cr13
軸套	奧氏體不鏽鋼、黃銅
填料	柔性黑鉛、PTFE
填料壓蓋	鑄鋼、不鏽鋼
貨架	鑄鋼、不鏽鋼
蝶板	鑄鋼、不鏽鋼、球鐵

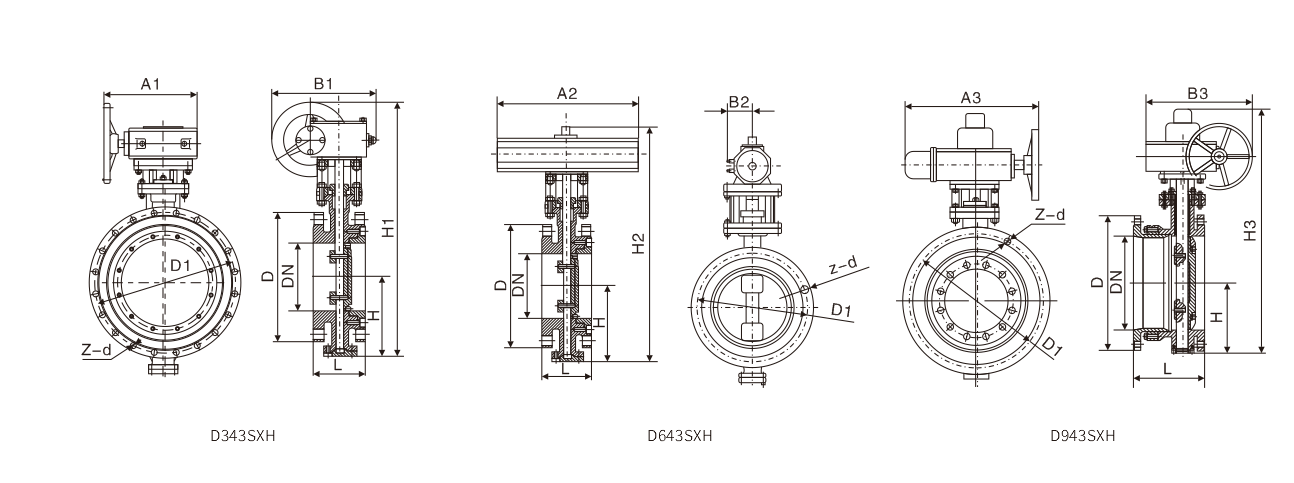

雙向蝶式衝渣閥(圖1)

重點等高線包括度量衡

有名無實通徑		整體結構長度（規範標準值）		等高線度量衡（進行商量值 <span）										包括度量衡（規範標準值）
有名無實通徑		L		H	D343SXH			D643SXH			D943SXH			PN1.0MPa
螺絲帽	英尺	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
40	1 1/2	106	140	107	330	180	180	605	245	72	530	250	255	150	110	4-18
50	2	108	150	112	350	180	180	625	245	72	530	250	255	165	125	4-18
65	2 1/2	112	170	115	370	180	180	645	245	72	530	250	255	185	145	4-18
80	3	114	180	120	380	180	180	675	355	92	565	250	255	200	160	8-18
100	4	127	190	138	420	180	180	715	355	92	600	250	255	220	180	8-18
125	5	140	200	164	460	180	180	800	355	92	640	250	255	250	210	8-18
150	6	140	210	175	555	270	270	850	250	170	705	300	315	285	240	8-22
200	8	152	230	200	760	400	400	925	250	170	775	300	315	340	295	8-22
250	10	165	250	243	830	400	400	1035	450	220	945	300	315	395	350	12-22
300	12	178	270	250	895	450	450	1070	450	220	1070	300	315	445	400	12-22
350	14	190	290	280	950	450	450	1190	450	280	1140	300	315	505	460	16-22
400	16	216	310	305	1190	535	535	1250	650	280	1210	300	315	565	515	16-26
450	18	222	330	350	1255	535	535	1295	850	280	1335	575	714	615	565	20-26
500	20	229	350	380	1305	535	535	1455	850	380	1415	575	714	670	620	20-26
600	24	267	390	445	1340	570	570	1585	1250	380	1605	656	810	780	725	20-30
700	28	292	430	480	1520	750	750	1700	1250	380	1844	656	810	895	840	24-30
800	32	318	470	530	1710	750	750	1865	1500	380	2040	656	810	1015	950	24-33
900	36	330	510	580	1810	750	750	-	-	-	2255	785	863	1115	1050	28-33
1000	40	410	550	650	1960	900	900	-	-	-	2380	785	863	1230	1160	28-36
1200	48	470	630	760	2250	1000	1000	-	-	-	2640	785	863	1455	1380	32-39
1400	56	530	710	850	2435	1000	1000	-	-	-	2886	810	890	1675	1590	36-42
1600	64	600	790	1030	2780	1000	1000	-	-	-	3156	810	890	1915	1820	40-48
1800	72	670	870	1230	3020	1100	1100	-	-	-	3421	830	930	2115	2020	44-48
2000	80	760	950	1350	3270	1100	1100	-	-	-	3685	830	940	2325	2230	48-48
2200	88	-	1000	1450	3470	1200	1200	-	-	-	3885	-	-	2550	2440	52-56
2400	96	-	1100	1550	3670	1200	1200	-	-	-	4055	-	-	2760	2670	56-56
2600	104	-	1200	1650	3870	1300	1300	-	-	-	4260	-	-	2960	2850	60-56
2800	112	-	1300	1750	4080	1300	1300	-	-	-	4490	-	-	3180	3070	64-56
3000	120	-	1400	1850	4280	1400	1400	-	-	-	4690	-	-	3405	3290	68-62
