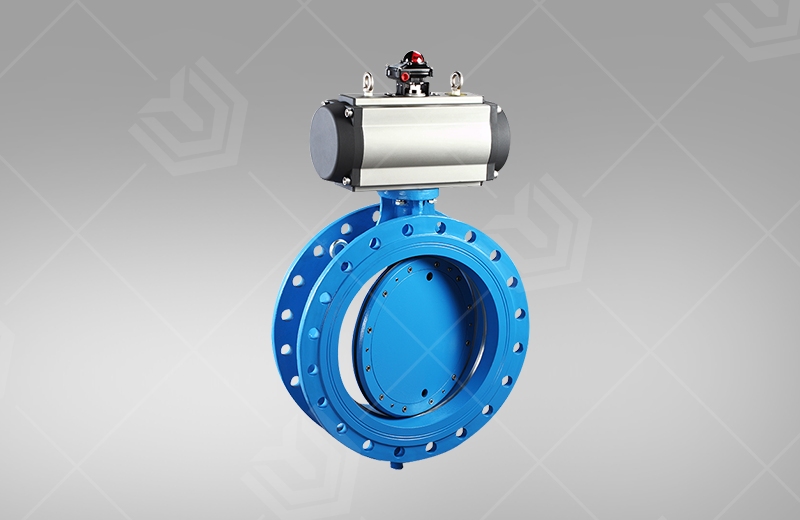

氣動工具法蘭雙不平蝶閥

技術形式參數

產品型號：D642X

有名無實通徑：DN50~2000mm

有名無實壓強：PN0.6~1.6MPa

具體工作熱度：橡皮：-40℃～90℃、氟橡皮：-20℃～200℃

可以使用電介質：水、大氣、自然氣、油品及弱破壞性半流體

製造規範標準：GB/T 122387-89

法蘭規範標準：GB/T 9113-2000、GB/T17241.6-1998

整體結構長度：GB/T 12221-89

進行檢查規範標準：GB/T 13927-92

產品信息

產品口述

氣動工具雙不平蝶閥可用於從來山係統、火電廠及工業領域管路進行進行動向持續啟閉及調整設備采用。其整體結構密切，90°轉過電門輕飄飄，密封值得信賴，具有較長使用壽命。本多個係列蝶閥之蝶板使用進行環流式雙索然無味桁架整體結構設計，並使用高極限抗拉強度球墨生鐵製造，以保證逆水行舟進行衝突下蝶板的極限抗拉強度及較低的水損。被大範圍可用於水廠、火電廠、有關鋼廠、造紙術、化學工業、膳食等係統供進行排泄中，進行進行調整和截至采用。

產品主要特點

1、本閥使用雙不平整體結構，具備越關越緊的密封具體功能，密封使用性能值得信賴。

2、密封副材料錄取不鏽鋼和耐油橡皮交配，具有較長使用壽命。

3、橡皮密封圈相對即可坐落在閥體上，也能夠坐落在蝶板上，可可以使用有所區別主要特點的電介質。

4、蝶板使用車架整體結構，極限抗拉強度高，過麵狀流動構造積大，流阻小。

5、從整體上看烤漆、能切實有效地避免剝蝕且隻需進行替換密封閥座密封材料，就可運用於有所區別電介質。

重點技術形式參數

有名無實通徑DN（mm)	50～2000		50～1600
有名無實壓強PN（MPa)	0.6	1.0	1.6
密封進行試驗(MPa)	0.66	1.1	1.76
極限抗拉強度進行試驗(MPa)	0.9	1.5	2.4
可以使用熱度	橡皮：-40℃～90℃、氟橡皮：-20℃～200℃
可以使用電介質	水、大氣、自然氣、油品及弱破壞性半流體
泄露率	參加GB/T13927-92規範標準
需要方法	氣動工具

重點機件材料

機件具體稱謂	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	耐油橡皮
填料	柔性黑鉛

重點等高線包括度量衡

有名無實通徑 DN （mm）	重點等高線包括度量衡					法蘭度量衡和螺栓孔度量衡
	L	H	H1	A	B	0.6MPa				1.0MPa				1.6MPa
	L	H	H1	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	82.5	338	180	65	140	110	88	4-14	185	125	99	4-18	165	125	99	4-18
65	112	92.5	358	180	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	100	413	245	72	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	110	428	240	72	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	125	444	240	72	240	20	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	142.5	553	350	93	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	170	678	350	93	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	165	192.5	742	550	350	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	178	222.5	803	600	350	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	190	252.5	866	600	350	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	216	282.5	940	600	350	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	222	307.5	995	750	380	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	229	335	1058	750	380	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	267	390	1163	750	380	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	292	447.5	1283	750	380	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	318	507.5	1398	750	380	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	330	557.5	1498	1250	380	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	410	615	1608	1500	580	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	470	727.5	1876	1500	580	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
