產品信息
產品口述

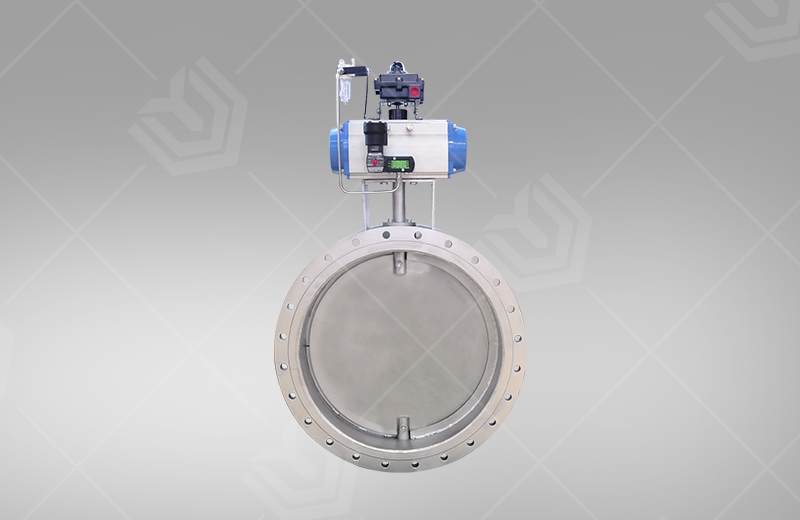

氣動工具建築通風蝶閥是針對各式各樣業務領域建築通風係統而設計的關於一款閥門,重點由氣動工具落實器和建築通風蝶閥進行組裝而成。建築通風蝶閥的選材上是依據工作現場采用恒溫和常溫而定的。該閥重點可用於冶金學、環境保護、化學工業、發電站、安全玻璃等業務領域正當中建築通風係持續統管道上。
產品主要特點
1、設計較為現代較為合理,整體結構上**,操動量矩小。同時進行操作著名,電門靈活持續啟閉較為飛速。
2、可依據工作現場的壓強和熱度來挑選閥門的材料以符合常溫、恒溫有所區別熱度具體條件等。
重點使用性能符合規範
| 有名無實通徑 | DN(mm) | 50~2000 | ||
| 有名無實壓強 | PN(MPa) | 0.05 | 0.25 | 0.6 |
| 進行試驗壓強 | 極限抗拉強度進行試驗 | 0.075 | 0.375 | 0.9 |
| 密封進行試驗 | ≤1.5%泄露量 | |||
| 可以使用電介質 | 瓦斯、含塵固體、信道氣等 | |||
| 可以使用熱度 | -40~+425℃ | |||
重點機件材料
| 機件具體稱謂 | 材料 |
| 閥體 | 鑄鋼、不鏽鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等較為額外材料 |
| 蝶板 | 鑄鋼、不鏽鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等較為額外材料 |
| 密封圈 | 與閥體雷同 |
| 閥杆 | 碳鋼、2Cr13、不鏽鋼、鉻鎳鉬鈦鋼 |
| 填料 | 氟酚醛塑料、柔性黑鉛 |
重點包括度量衡
| 有名無實通徑 | 整體結構長度 | 等高線度量衡(進行商量值) | 包括度量衡(規範標準值) | 量體重 | ||||||||
| 0.05MPa和0.25MPa | 0.6MPa | |||||||||||
| 螺絲帽 | 英尺 | L | H | H1 | A | D | D1 | n-d | D | D1 | n-d | |
| 50 | 2 | 108 | 70 | 337 | 180 | 140 | 110 | 4-14 | 140 | 110 | 4-14 | 16 |
| 65 | 2-1/2 | 112 | 80 | 357 | 180 | 160 | 130 | 4-14 | 160 | 130 | 4-14 | 17 |
| 80 | 3 | 114 | 95 | 385 | 180 | 190 | 150 | 4-18 | 190 | 150 | 4-18 | 19 |
| 100 | 4 | 127 | 105 | 405 | 180 | 210 | 170 | 4-18 | 210 | 170 | 4-18 | 22 |
| 125 | 5 | 140 | 120 | 483 | 245 | 240 | 200 | 8-18 | 240 | 200 | 8-18 | 27 |
| 150 | 6 | 140 | 132 | 508 | 245 | 265 | 225 | 8-18 | 265 | 225 | 8-18 | 31 |
| 200 | 8 | 152 | 160 | 566 | 245 | 320 | 280 | 8-18 | 320 | 280 | 8-18 | 47 |
| 250 | 10 | 165 | 187 | 623 | 245 | 375 | 335 | 12-18 | 375 | 335 | 12-18 | 68 |
| 300 | 12 | 178 | 220 | 750 | 355 | 440 | 395 | 12-22 | 440 | 395 | 12-22 | 79 |
| 350 | 14 | 190 | 245 | 803 | 355 | 490 | 445 | 12-22 | 490 | 445 | 12-22 | 130 |
| 400 | 16 | 216 | 270 | 852 | 355 | 540 | 495 | 16-22 | 540 | 495 | 16-22 | 141 |
| 450 | 18 | 222 | 297 | 907 | 355 | 595 | 550 | 16-22 | 595 | 550 | 16-22 | 190 |
| 500 | 20 | 229 | 322 | 960 | 355 | 645 | 600 | 20-22 | 645 | 600 | 20-22 | 225 |
| 600 | 24 | 267 | 377 | 1080 | 550 | 755 | 705 | 20-26 | 755 | 705 | 20-26 | 245 |
| 700 | 28 | 292 | 430 | 1185 | 550 | 860 | 810 | 24-26 | 860 | 810 | 24-26 | 320 |
| 800 | 32 | 318 | 487 | 1300 | 550 | 975 | 920 | 24-30 | 975 | 920 | 24-30 | 405 |
| 900 | 36 | 330 | 537 | 1400 | 550 | 1075 | 1020 | 24-30 | 1075 | 1020 | 24-30 | 500 |
| 1000 | 40 | 410 | 587 | 1500 | 550 | 1175 | 1120 | 28-30 | 1175 | 1120 | 28-30 | 700 |
| 1200 | 48 | 470 | 702 | 1825 | 600 | 1375 | 1320 | 32-30 | 1405 | 1340 | 32-33 | 750 |
