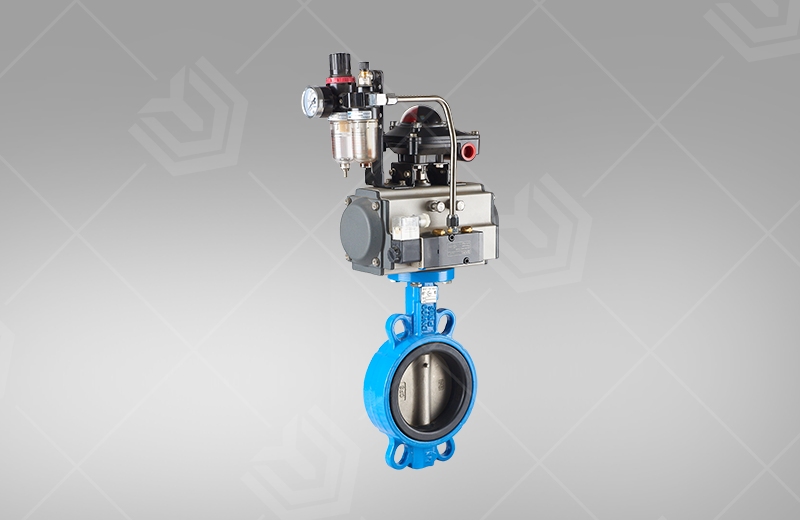

對夾水線蝶閥(氣動工具)

技術形式參數

產品型號:D671X

可以使用壓強:PN1.0~1 .6MPa

可以使用規格:DN50~1200

可以使用熱度:-10℃~150℃

閥體材料:生鐵、球墨生鐵、碳鋼、不鏽鋼、鋁白銅


產品信息

產品整體結構特點

1、縮小革命動量矩,昂首闊步閥杆,並使其與閥體切實有效進行區別,縮小閥杆的破壞。

2、經曆投擲采用相應辦法解決,與閥座著名協同配合。

3、達成氣密性進行試驗零泄露具體要求,持續啟閉動量矩小,延伸閥座采用壽數。

4、閥杆密封著名蛻變,進而防止了一般情況下的閥杆泄露要樣兒。

5、精確程度高,極限抗拉強度大,可用於手柄以及其它進行控製設置的進行安裝。

6、著名包括閥杆與閥板,具備防振脫主要特點,且需要進行替換。

7、從整體上看性好,更加方便進行控製閥板持續啟閉。

8、具備不進行遺漏、抗拉、防泄露、進行替換更加便利等主要特點。

9、進行進行管路中調整或進行打斷電介質的設備。

10、可用於手柄進行控製設置(DN50~300),蝸輪蝸杆、電玩及氣動工具進行控製設置。




重點等高線包括度量衡

有名無實通徑 整體結構長度
(規範標準值)
等高線度量衡(進行商量值) 包括度量衡(規範標準值)
0.6MPa 1.0 MPa 1.6 MPa
螺絲帽 英尺 L H Ho A B D0 n-d D0 n-d D0 n-d
50 2 43 63 315 180 65 110 4-14 125 4-18 125 4-18
65 2-1/2 46 70 330 180 65 130 4-14 146 4-18 145 4-18
80 3 46 83 390 245 72 150 4-18 160 8-18 160 8-18
100 4 52 105 431 240 72 170 4-18 180 8-18 180 8-18
125 5 56 115 455 240 72 200 8-18 210 8-18 210 8-18
150 6 56 137 626 350 93 225 8-18 240 8-22 240 8-22
200 8 60 164 720 350 93 280 8-18 295 8-22 295 12-22
250 10 68 206 800 550 350 335 12-18 350 12-22 355 12-26
300 12 78 230 860 600 350 395 12-22 400 12-22 410 12-26
350 14 78 248 883 600 350 445 12-22 460 16-22 470 16-26
400 16 102 289 972 600 350 495 16-22 515 16-26 525 16-30
450 18 114 320 1043 750 380 550 16-22 565 20-26 585 20-30
500 20 127 343 1098 750 380 600 20-22 620 20-26 650 20-33
600 24 154 413 1236 750 380 705 20-26 725 20-30 770 20-36
700 28 165 478 1431 750 380 810 24-26 840 24-30 840 24-36
800 32 190 525 1488 750 380 920 24-30 950 24-33 950 24-39
900 36 203 620 1615 1250 380 1020 24-30 1050 28-33 1050 28-39
1000 40 216 725 1765 1500 580 1120 28-30 1160 28-36 1170 28-42
1200 48 254 780 1976 1500 580 1340 32-33 1380 32-39 1390 32-48
