電液加以聯動迅速隔離閥

技術形式參數

有名無實通徑：DN150～DN4000

有名無實壓強：PN0.25～4.0MPa

可以使用電介質：水、水蒸氣、固體、油品等

電介質熱度：≤400℃

開閥時段：10～90秒(持續可調)

正常化關閥：10～90秒(持續可調)

迅速關閥：0.3～0.8秒

全開情況小流阻膨脹係數：0.1

推動力量電源供應：AC380V

可選進行控製電源供應：AC220V、DC220V、DC110V、DC24V

產品信息

產品整體結構特點

電液加以聯動迅速隔離閥重點進行安裝與汽輪機抽汽彈道、鼓風爐瓦斯餘壓火力發電設置( TRT)持續進氣管路等高更為安全等級提升係統，作困難隔離閥用。在係統發生財政危機工況時，在0.3~0.8分鍾內執行困難關閥，達成管路的值得信賴截至，切實有效避免汽機尾巴水蒸氣和冷凝水灌溉或隔離瓦斯管路，維護汽輪醫衛組的更為安全。

其重點整體結構主要特點有

1、電液加以聯動迅速隔離閥由主閥、牙輪條油缸進行趕上設置、滾壓係統、家用電器進行控製係統四大部分分期成。

2、牙輪齒條進行趕上箱整體結構密切，直來直去與油缸過渡；油缸尾巴具有加以緩衝設置，需要快關時的惰性進行衝突延伸閥門采用壽數。

3、正常化持續啟閉推動力量源通常有滾壓係統正當中油泵醫衛組給予，也可策源地於汽輪有關機主提供配套支持滾壓。

4、電動進行控製係統按主論理部件類型進行劃成普通持續繼電型和PLC智能化進行控製型。

5、係統除具有正常化開閥、正常化關閥、需要、迅速關閥等成規進行控製手腳。

7、係統中配給就地進行控製進行循環和遠距離加以聯動進行控製進行循環。

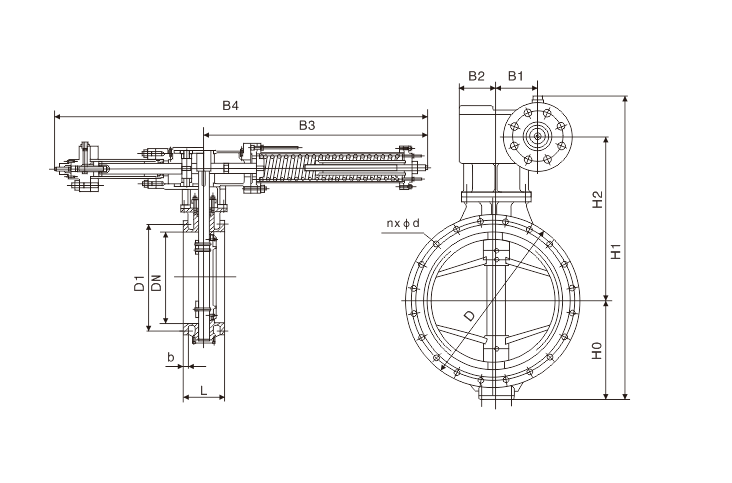

電液聯動快速切斷閥(圖1)

重點等高線及包括度量衡（0.6MPa）

有名無實通徑 DN	L	D	D1	D2	b	n	d	B1	B2	B3	H1	H2	H0
200	152	320	280	254	22	8	18	279	166	630	225	371	698
250	165	375	335	309	24	12	18	279	166	630	262	420	784
300	178	440	395	363	24	12	22	279	166	630	297	446	845
350	190	490	445	413	24	12	22	279	166	630	329	515	946
400	216	540	495	463	24	16	22	279	166	630	359	547	1008
450	222	595	550	518	24	16	22	279	166	630	394	571	1067
500	229	645	600	568	26	20	22	413	278	710	438	670	1211
600	267	755	705	667	30	20	26	413	278	710	493	740	1336
700	292	860	810	772	30	24	26	413	278	710	533	785	1421
800	318	975	920	878	30	24	30	413	278	710	588	845	1536
900	330	1075	1020	978	30	24	30	570	359	1008	652	935	1712
1000	410	1175	1120	1078	30	28	30	570	359	1008	717	1000	1842
1200	470	1405	1340	1295	32	32	33	570	359	1008	827	1115	2067
1400	530	1630	1560	1510	34	36	36	739	467	1205	980	1345	2480
1600	600	1830	1760	1710	36	40	36	739	467	1205	1095	1445	2695

重點等高線及包括度量衡（N1.0MPa）

有名無實通徑 DN	L	D	D1	D2	b	n	d	B1	B2	B3	H1	H2	H0
200	152	340	295	266	26	8	22	279	166	630	225	371	698
250	165	395	350	319	26	12	22	279	166	630	262	420	784
300	178	445	400	370	26	12	22	279	166	630	297	446	845
350	190	505	460	429	26	12	22	279	166	630	329	515	946
400	216	565	515	480	26	16	26	279	166	630	359	547	1008
450	222	615	565	530	28	16	26	279	166	630	394	571	1067
500	229	670	620	582	28	20	26	413	278	710	438	670	1211
600	267	780	725	682	30	20	30	413	278	710	493	740	1336
700	292	895	840	794	30	24	30	413	278	710	533	785	1421
800	318	1015	950	901	32	24	33	413	278	710	588	845	1536
900	330	1115	1050	1001	34	24	33	570	359	1008	652	935	1712
1000	410	1230	1160	1112	34	28	36	570	359	1008	717	1000	1842
1200	470	1455	1380	1328	38	32	39	570	359	1008	827	1115	2067
1400	530	1675	1590	1530	42	36	42	739	467	1205	980	1345	2480
1600	600	1915	1820	1750	46	40	48	739	467	1205	1095	1445	2695

重點等高線及包括度量衡（N1.6MPa）

有名無實通徑 DN	L	D	D1	D2	b	n	d	B1	B2	B3	H1	H2	H0
200	152	340	295	266	24	12	22	279	166	630	225	371	698
250	165	405	335	319	26	12	26	279	166	630	262	420	784
300	178	460	410	370	28	12	26	279	166	630	297	446	845
350	190	520	470	429	30	16	26	279	166	630	329	515	946
400	216	580	525	480	32	16	30	279	166	630	359	547	1008
450	222	640	585	548	31	20	30	279	166	630	394	571	1067
500	229	715	650	609	36	20	33	413	278	710	438	670	1211
600	267	840	770	720	38	20	36	413	278	710	493	740	1336
700	292	910	840	794	40	24	36	413	278	710	533	785	1421
800	318	1025	950	901	42	24	39	413	278	710	588	845	1536
900	330	1125	1050	1001	44	28	39	570	359	1008	652	935	1712
1000	410	1255	1170	1112	46	28	42	570	359	1008	717	1000	1842
1200	470	1485	1390	1328	52	32	48	570	359	1008	827	1115	2067
1400	530	1685	1590	1530	58	36	48	739	467	1205	980	1345	2480
1600	600	1930	1820	1750	64	40	55	739	467	1205	1095	1445	2695

重點等高線及包括度量衡（N2.5MPa）

有名無實通徑 DN	L	D	D1	D2	b	n	d	B1	B2	B3	H1	H2	H0
200	152	360	310	274	30	12	26	279	166	630	225	371	698
250	165	425	370	330	32	12	30	279	166	630	262	420	784
300	178	485	430	389	34	16	30	279	166	630	297	446	845
350	190	555	490	448	38	16	66	279	166	630	329	515	946
400	216	620	550	503	40	16	36	279	166	630	359	547	1008
450	222	670	600	548	42	20	36	279	166	630	394	571	1067
500	229	730	660	609	44	20	36	413	278	710	438	670	1211
600	267	845	770	720	46	20	39	413	278	710	493	740	1336
700	292	960	875	820	50	24	42	413	278	710	533	785	1421
800	318	1085	990	928	54	24	48	413	278	710	588	845	1536
900	330	1185	1090	1028	58	28	48	570	359	1008	652	935	1712
1000	410	1320	1210	1140	62	28	55	570	359	1008	717	1000	1842
1200	470	1630	1420	1350	70	32	55	570	359	1008	827	1115	2067
1400	530	1577	1640	1560	76	36	60	739	467	1205	980	1345	2480
1600	600	1975	1860	1780	84	40	60	739	467	1205	1095	1445	2695
