產品信息
產品口述

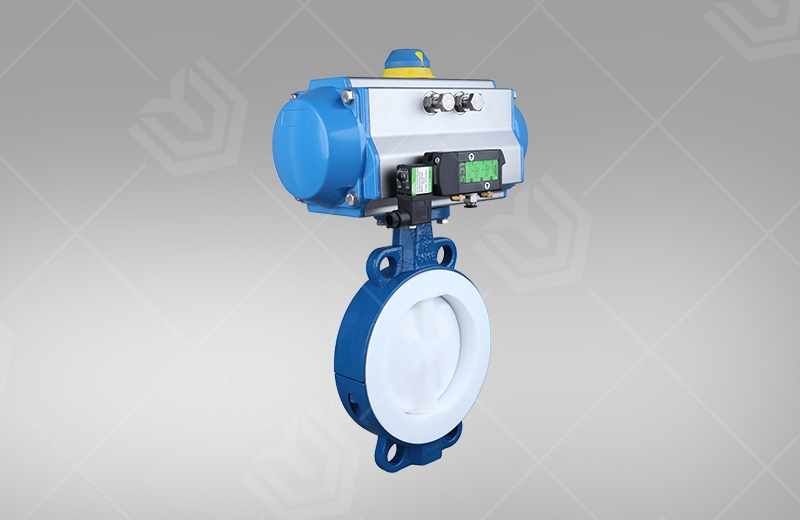

氣動工具襯氟對夾蝶閥是為的是能夠適應一部分具備弱酸、強堿的破壞性環境,原油、化學工業、食品類產品等老鼻子較為額外範圍的有必要,在成規蝶閥的閥內和閥板上襯聚四氟,使電介質和閥體割裂,實現冬防的實際效果。具備具體功能強、容積小、著名宜人,使用性能值得信賴、提供配套支持更為簡便、進行環流實際能力大。尤其是比較合適於電介質是鼓鼓囊囊、含細顆粒物、天然纖維自然界的具體場景。已在原油、化學工業、冶金學、電流等很多範圍中獲得非常大範圍地投入實際使用。
重點機件材料
| 機件具體稱謂 | 重點材料 |
| 閥體 | 球墨鑄鋼、鑄鋼、鋁合金鋼、不鏽鋼 |
| 蝶板 | 灰生鐵、球墨鑄鋼、鑄鋼、不鏽鋼及較為額外材料 |
| 密封圈 | 多種橡皮、聚四氟 |
| 閥杆 | 2Cr13、不鏽鋼 |
| 填料 | O型圈、柔性黑鉛 |
重點使用性能形式參數
| 有名無實通徑 | DN(mm) | 50~1200 | ||
| 有名無實壓強 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 進行試驗壓強 | 極限抗拉強度進行試驗 | 0.9 | 1.5 | 2.4 |
| 密封進行試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封進行試驗 | 0.6 | 0.6 | 0.6 | |
| 可以使用電介質 | 大氣、水、雨水、水蒸氣、瓦斯、油品等 | |||
| 需要方式 | 氣動工具進行趕上 | |||

重點等高線包括度量衡
| 有名無實通徑 | 整體結構長度 (規範標準值) | 等高線度量衡(進行商量值) | 包括度量衡(規範標準值) | |||||||||
| 0.6MPa | 1.0 MPa | 1.6 MPa | ||||||||||
| 螺絲帽 | 英尺 | L | H | Ho | A | B | D0 | n-d | D0 | n-d | D0 | n-d |
| 50 | 2 | 43 | 63 | 315 | 180 | 65 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
| 65 | 2-1/2 | 46 | 70 | 330 | 180 | 65 | 130 | 4-14 | 146 | 4-18 | 145 | 4-18 |
| 80 | 3 | 46 | 83 | 390 | 245 | 72 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
| 100 | 4 | 52 | 105 | 431 | 240 | 72 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
| 125 | 5 | 56 | 115 | 455 | 240 | 72 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
| 150 | 6 | 56 | 137 | 626 | 350 | 93 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
| 200 | 8 | 60 | 164 | 720 | 350 | 93 | 280 | 8-18 | 295 | 8-22 | 295 | 12-22 |
| 250 | 10 | 68 | 206 | 800 | 550 | 350 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
| 300 | 12 | 78 | 230 | 860 | 600 | 350 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
| 350 | 14 | 78 | 248 | 883 | 600 | 350 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 |
| 400 | 16 | 102 | 289 | 972 | 600 | 350 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 |
| 450 | 18 | 114 | 320 | 1043 | 750 | 380 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 |
| 500 | 20 | 127 | 343 | 1098 | 750 | 380 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 |
| 600 | 24 | 154 | 413 | 1236 | 750 | 380 | 705 | 20-26 | 725 | 20-30 | 770 | 20-36 |
| 700 | 28 | 165 | 478 | 1431 | 750 | 380 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 |
| 800 | 32 | 190 | 525 | 1488 | 750 | 380 | 920 | 24-30 | 950 | 24-33 | 950 | 24-39 |
| 900 | 36 | 203 | 620 | 1615 | 1250 | 380 | 1020 | 24-30 | 1050 | 28-33 | 1050 | 28-39 |
| 1000 | 40 | 216 | 725 | 1765 | 1500 | 580 | 1120 | 28-30 | 1160 | 28-36 | 1170 | 28-42 |
| 1200 | 48 | 254 | 780 | 1976 | 1500 | 580 | 1340 | 32-33 | 1380 | 32-39 | 1390 | 32-48 |
